萬萬沒想到，造成顆粒機(jī)環(huán)模開裂有這么多原因！
【環(huán)模 新聞資訊】作為顆粒機(jī)重要部件的環(huán)模，也是顆粒機(jī)的主要易損件，根據(jù)統(tǒng)計(jì)，其損耗費(fèi)占整個(gè)生產(chǎn)車間維修費(fèi)的25％以上，同時(shí)對(duì)擠壓出來的成品顆粒質(zhì)量有著直接的影響。

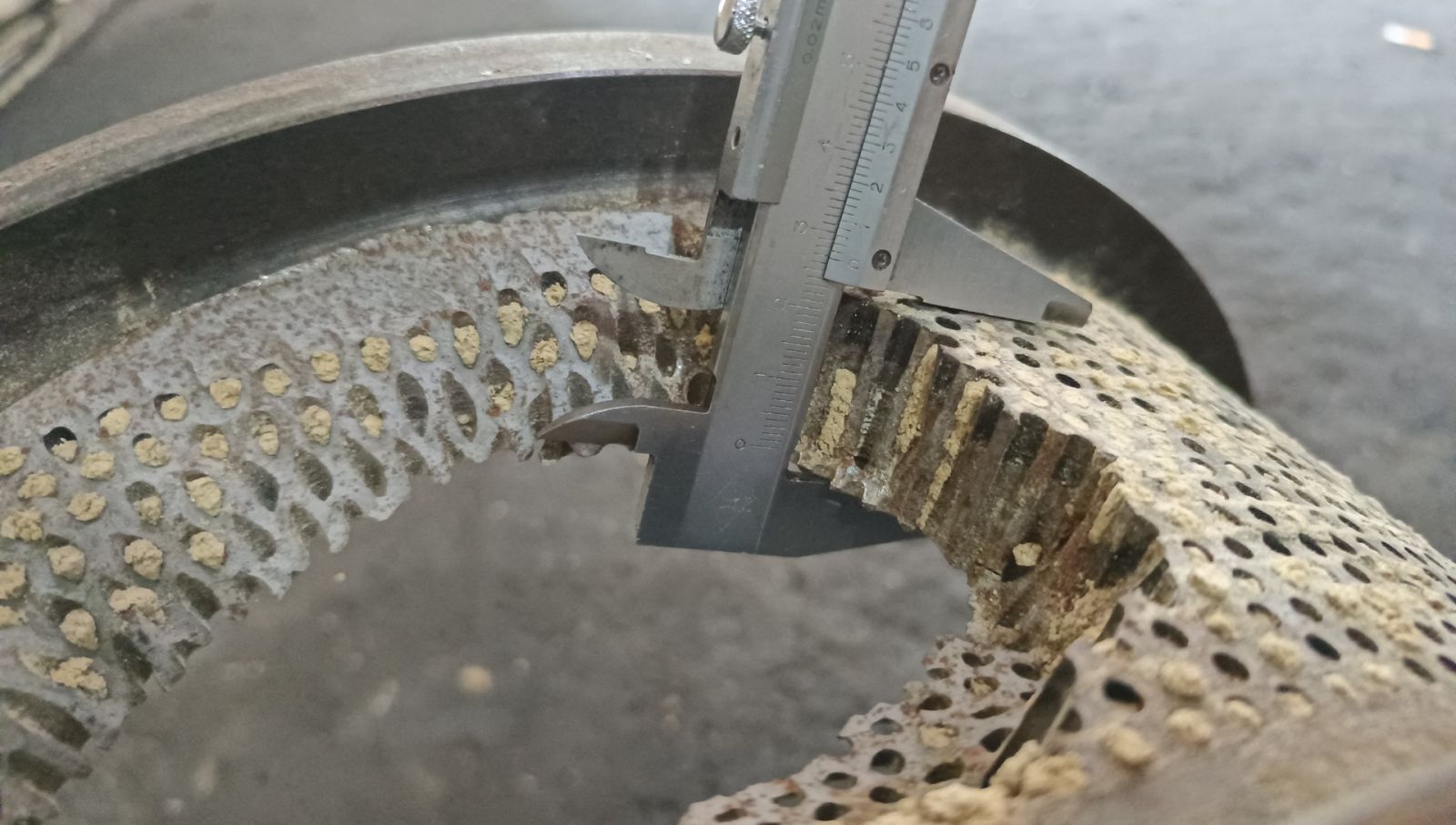

最近接到不少網(wǎng)友咨詢，其環(huán)模經(jīng)常開裂。引起其軸向開裂和徑向開裂，又或抱箍開裂的原因，多是由于進(jìn)異物、壓輥環(huán)模間隙調(diào)節(jié)太緊，又或環(huán)模熱處理及材質(zhì)、加工等因素。當(dāng)顆粒機(jī)在正常生產(chǎn)過程中出現(xiàn)環(huán)模開裂時(shí)，我們必須立即停機(jī)檢查，并做有效處理后才能再次運(yùn)行。

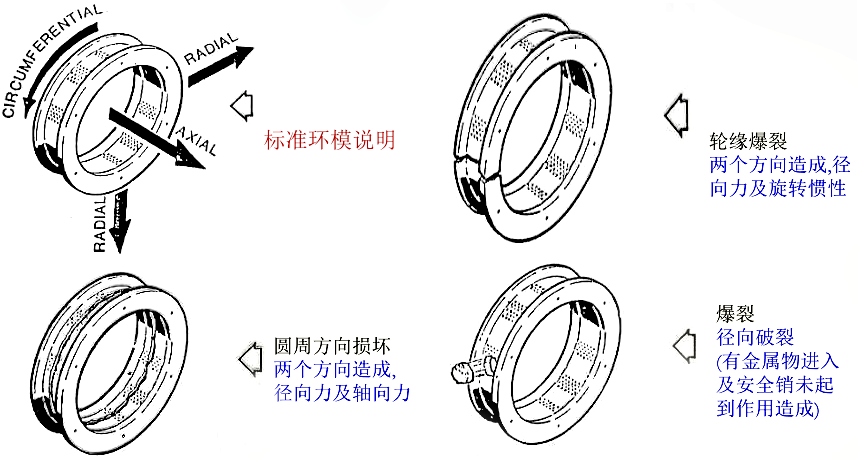

顆粒機(jī)環(huán)模損壞類型
環(huán)模開裂現(xiàn)象、原因及改進(jìn)措施

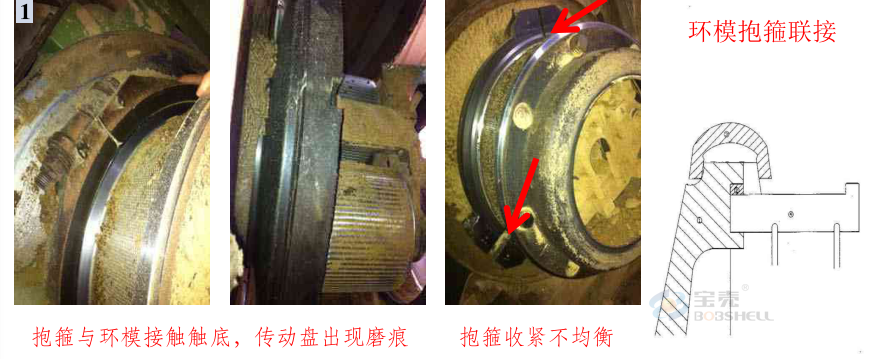

現(xiàn)象1：傳動(dòng)輪及抱箍工作面有磨損
原因：抱箍抱不緊傳動(dòng)輪和環(huán)模
改進(jìn)：換抱箍

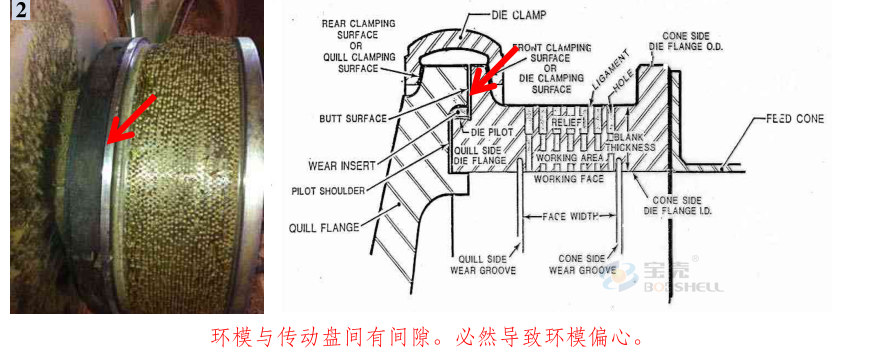

現(xiàn)象2：傳動(dòng)輪與環(huán)模的配合面磨損
原因：傳動(dòng)輪和環(huán)模裝配不緊湊
改進(jìn)：改善傳動(dòng)輪與環(huán)模的裝配緊湊性

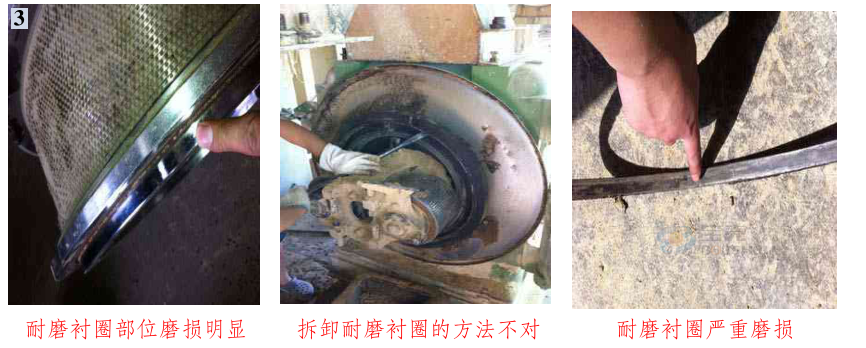

現(xiàn)象3：壓模襯圈磨損或變形
原因：環(huán)模裝配不緊湊
改進(jìn)：檢查和更換壓模襯圈

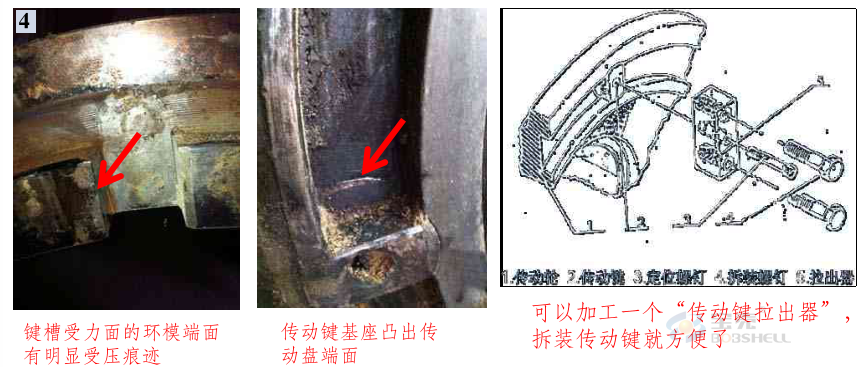

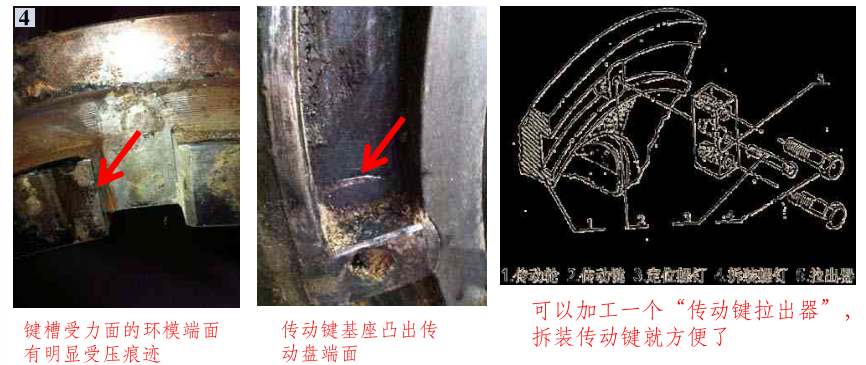

現(xiàn)象4：傳動(dòng)鍵磨損
原因：環(huán)模與傳動(dòng)輪相對(duì)運(yùn)動(dòng)
改進(jìn)：及時(shí)更換傳導(dǎo)動(dòng)鍵

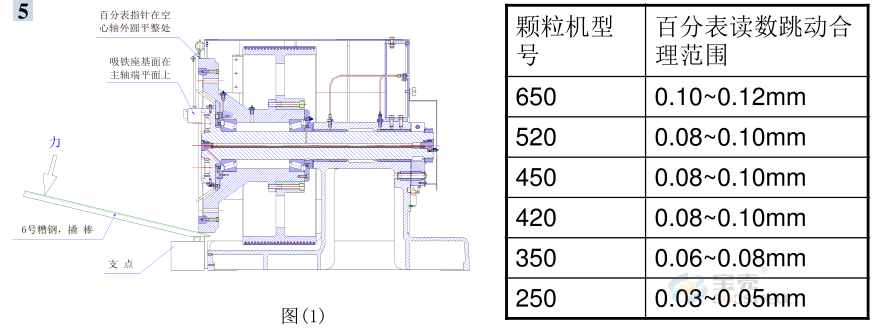

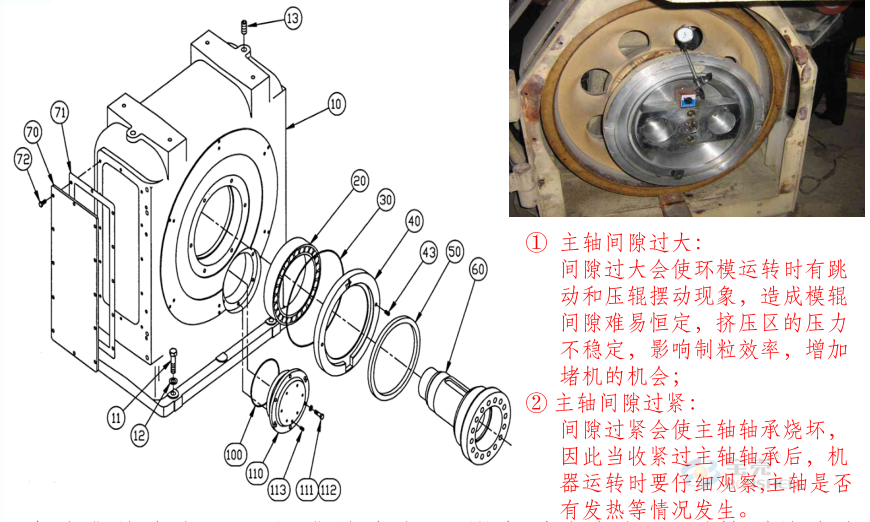

現(xiàn)象5：主軸跳動(dòng)、主軸軸承損壞
原因：環(huán)模與傳動(dòng)輪及壓輥發(fā)生碰撞
改進(jìn)：更換主軸軸承

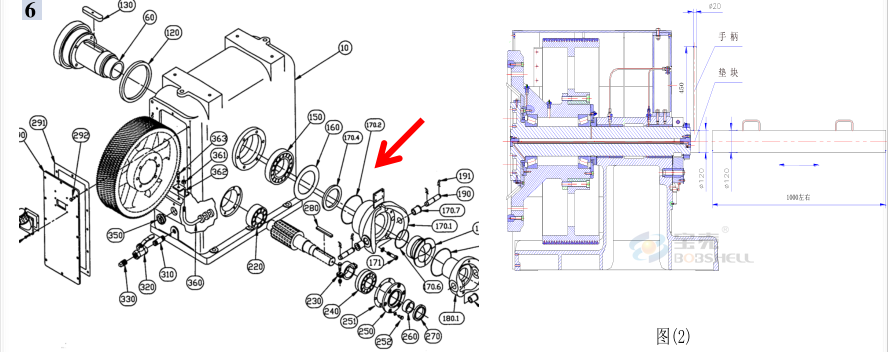

現(xiàn)象6：主軸晃動(dòng)
原因：蝶形彈簧沒收緊
改進(jìn)：增加或更換蝶形彈簧

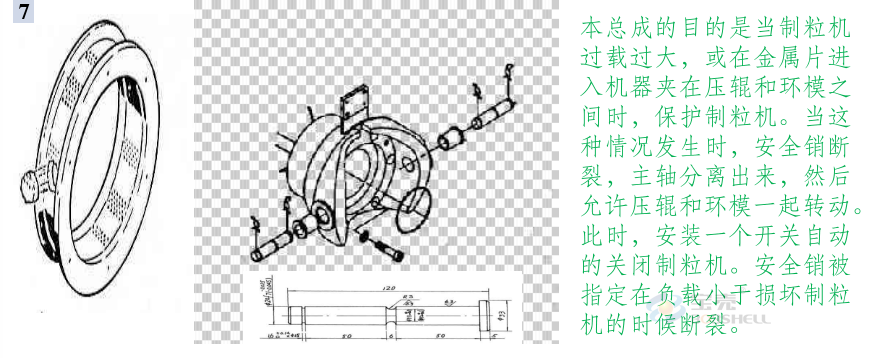

現(xiàn)象7：不合適的安全銷及座
原因：造成負(fù)荷過大時(shí)不起作用
改進(jìn)：使用合適的安全銷及座

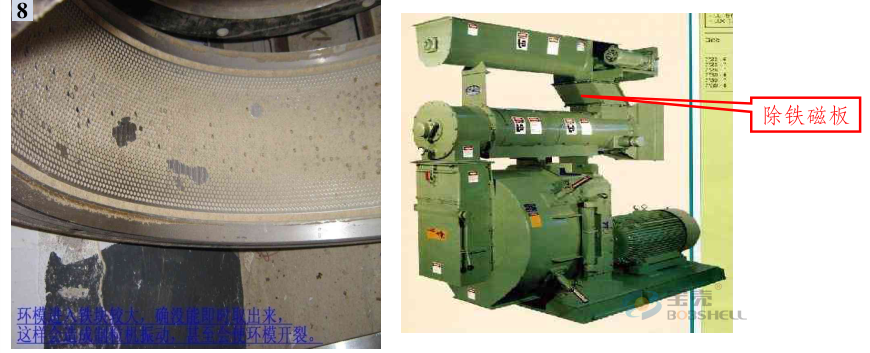

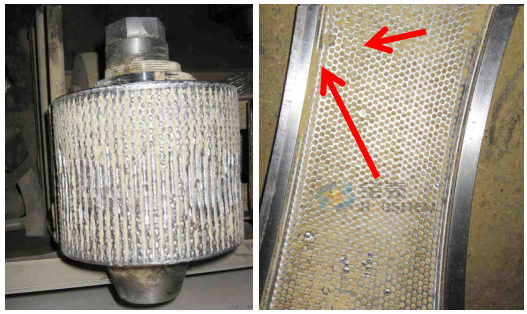

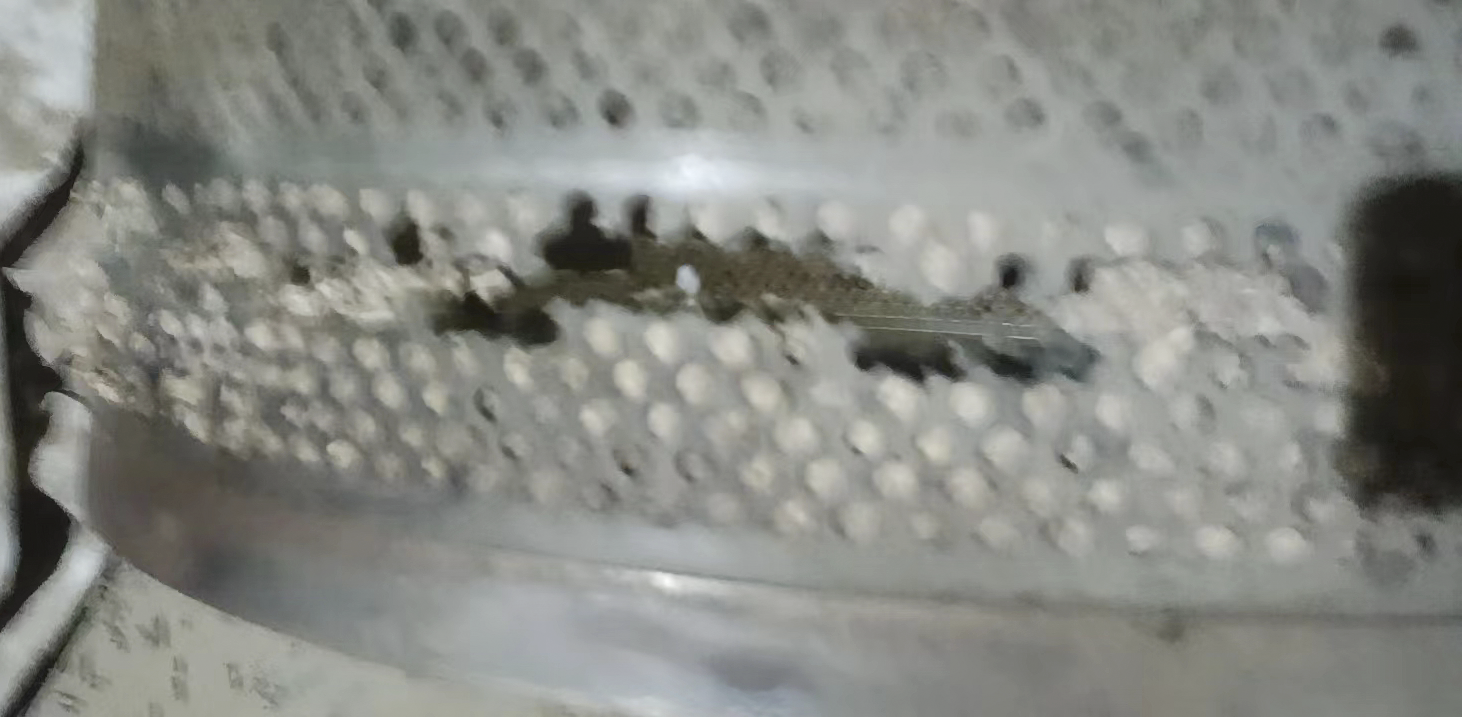

現(xiàn)象8：環(huán)模工作面有金屬物體壓痕
原因：除鐵裝置效果變差
改進(jìn)：每班檢查除鐵裝置

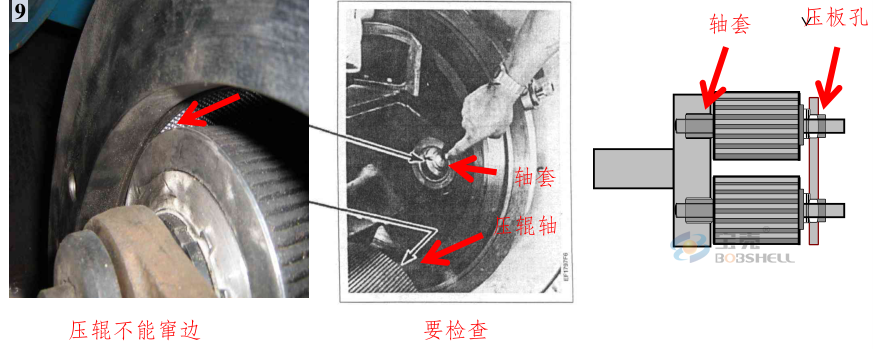

現(xiàn)象9：壓輥安裝不到位
原因：模輥工作區(qū)發(fā)生軸向相對(duì)偏移
改進(jìn)：正常安裝壓輥總成

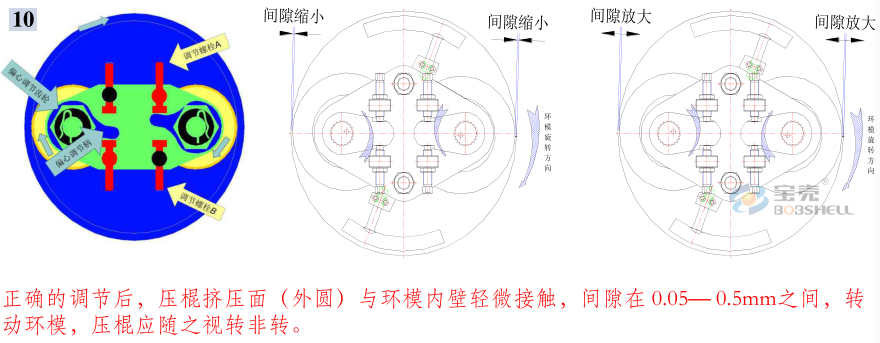

現(xiàn)象10：模、輥間隙過小
原因：環(huán)模與壓輥硬接觸
改進(jìn)：模輥間隙要合理且新模配新壓輥

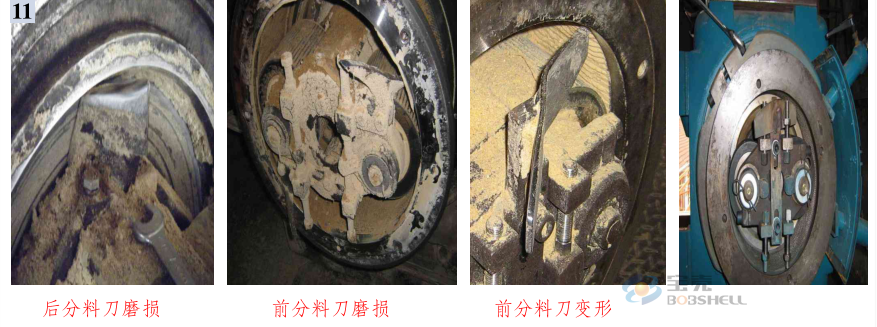

現(xiàn)象11：纖維料增多又無喂料刮刀送料
原因：環(huán)模工作面受到不均勻的大壓力
改進(jìn)：安裝新刮刀

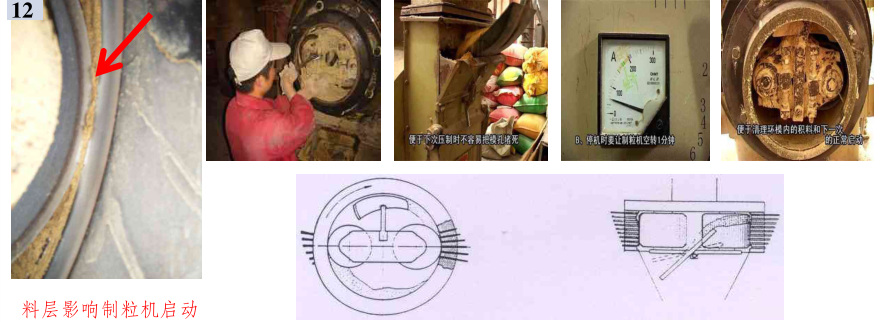

現(xiàn)象12：停機(jī)時(shí)沒洗模
原因：?？變?nèi)顆粒變硬，模孔阻力增大
改進(jìn)：及時(shí)洗模

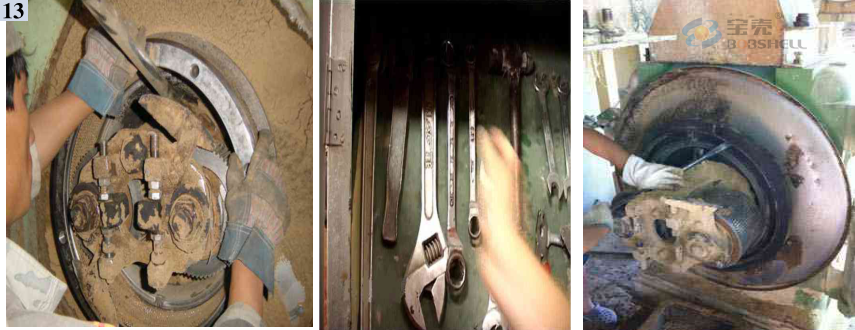

現(xiàn)象13：裝卸時(shí)用硬鋼工具錘擊環(huán)模
改進(jìn)：應(yīng)用木錘

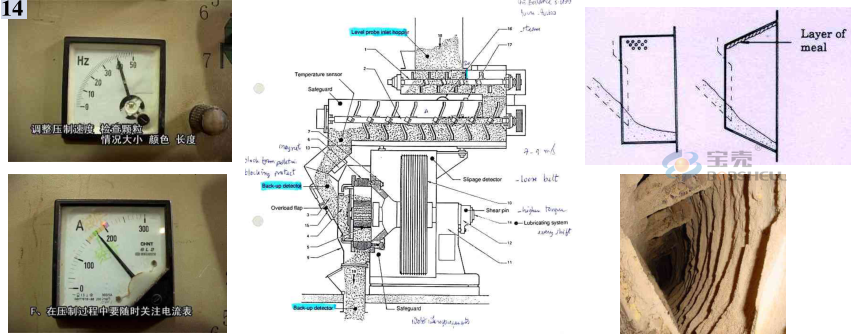

現(xiàn)象14：喂料量過大或不均勻生產(chǎn)
原因：環(huán)模負(fù)荷增加
改進(jìn)：喂料量應(yīng)隨環(huán)?？讖降淖兓?/p>

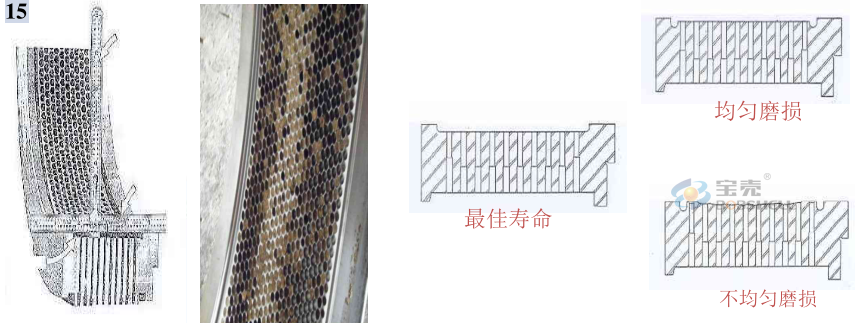

現(xiàn)象15：環(huán)模受到過度磨損，產(chǎn)量下降
原因：原料配方磨損性過大
改進(jìn)：調(diào)整配方

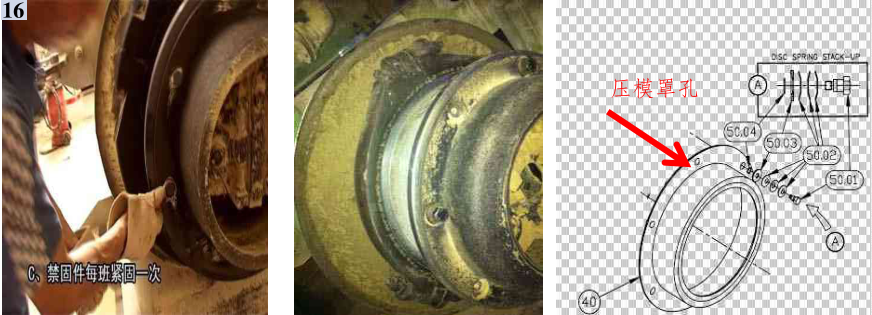

現(xiàn)象16：壓模罩的螺絲孔磨損變大
原因：模罩發(fā)生相對(duì)運(yùn)動(dòng)
改進(jìn)：更換壓模罩

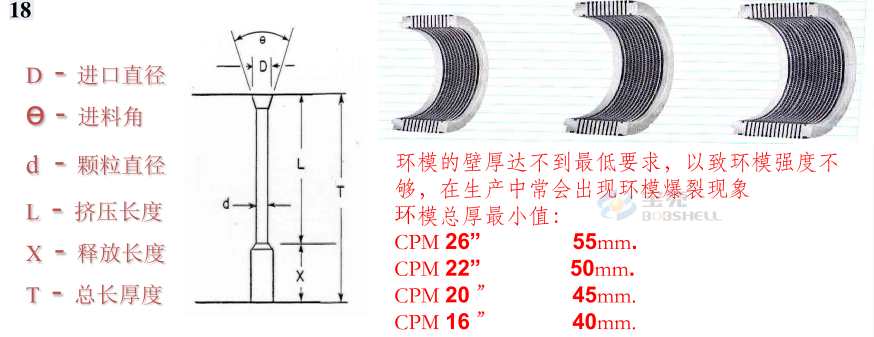

現(xiàn)象17：環(huán)模壁薄
原因：強(qiáng)度不夠
改進(jìn)：調(diào)整配方或增加壓縮比、壁厚
現(xiàn)象18：更換飼料品種而未換模具
原因：模具應(yīng)與配方相適應(yīng)
改進(jìn)：調(diào)整配方或增加壓縮比、壁厚
